0類場所

應用：此類場所沒有直接與病患人體發生直接接觸的電氣裝備

供電方式：供電斷電不會直接造成或者影響患者生命安全

例如:推拿按摩治療室、辦公室

1類場所

應用：此類場所的電氣設施主要應用于患者的體表接觸

供電方式：供電中斷對診療過程的患者不造成直接安全威脅

例如:普通病房 ?理療室、輸液室

2類場所

應用：此類場所的電氣設施主要用于患者侵入式治療手段和維生系統設備

供電方式：供電意外中斷會直接造成患者生命安全

例如：手術室 、深切治療?各類重癥監護室

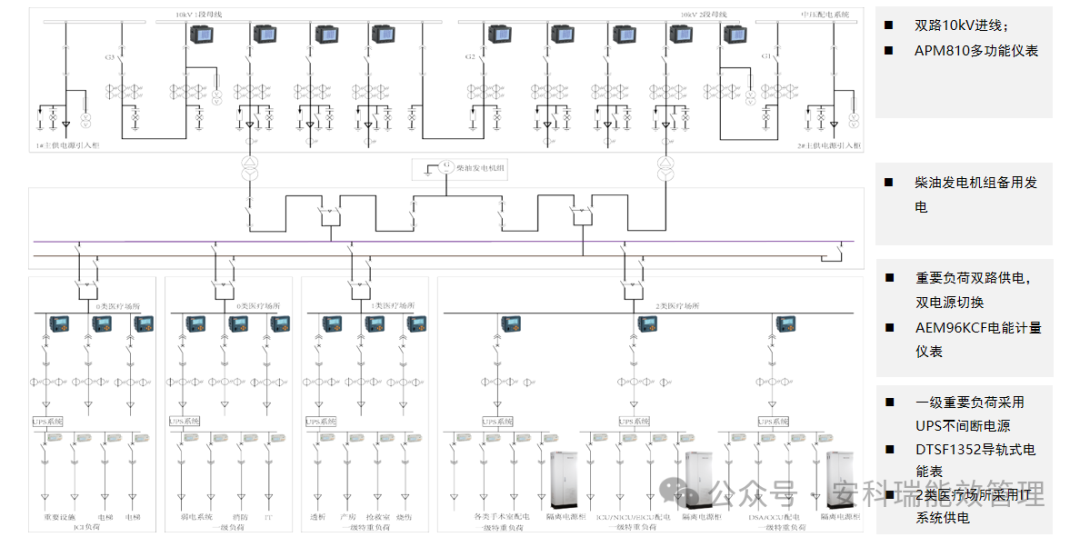

醫院配電系統一次圖

3.相關硬件

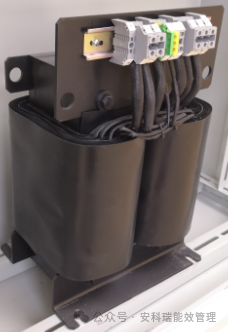

①AITR系列醫用隔離變壓器

性能指標：

• 雙重絕緣，靜音設計，滿足4200V/分鐘的介電強度測試.

•  H級絕緣材料，允許更高溫升，材料使用壽命更長；

•  線包內置PT100溫度傳感器，可直接測量溫度；

•  沖擊電流（IE）：<12In (實際接近于8倍輸入電流峰值)；

 ■泄露電流：<0.2mA; ■短路電壓：<3%； ■空載輸出電流： <3%

 ■效率：>96%； ■噪聲：<40dB（本德爾為35dB)

 ■容量：3.15kVA、5kVA、6.3kVA、8kVA、10kVA。(無4KVA)

②AIM-M系列醫療智能絕緣監測儀

產品選型表：

③AID系列報警與顯示儀

產品選型表：

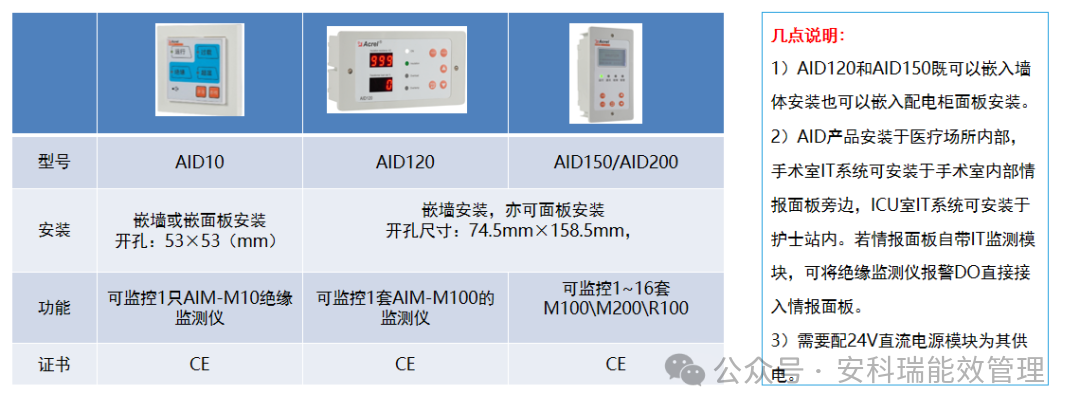

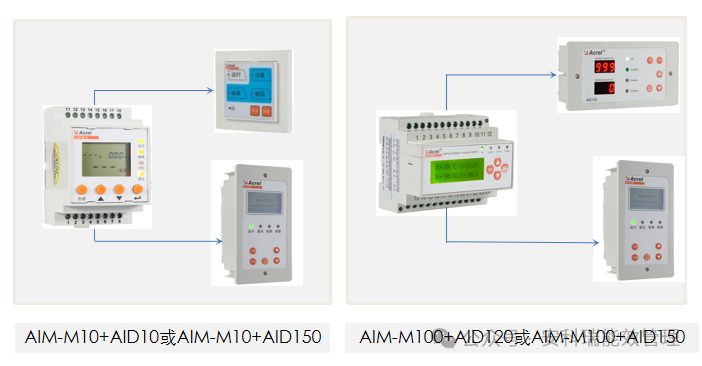

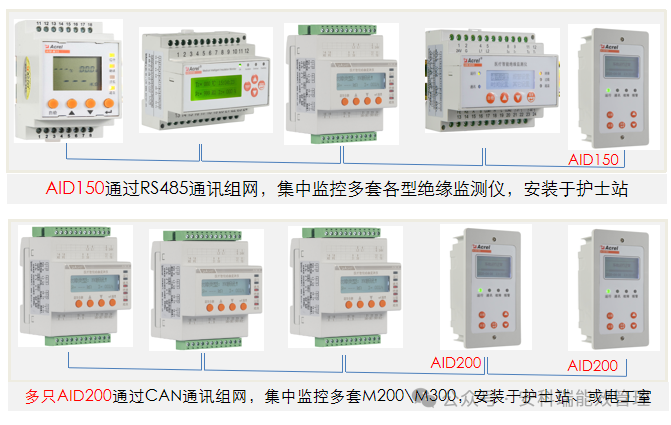

④外接報警與顯示儀與絕緣監測儀對應關系

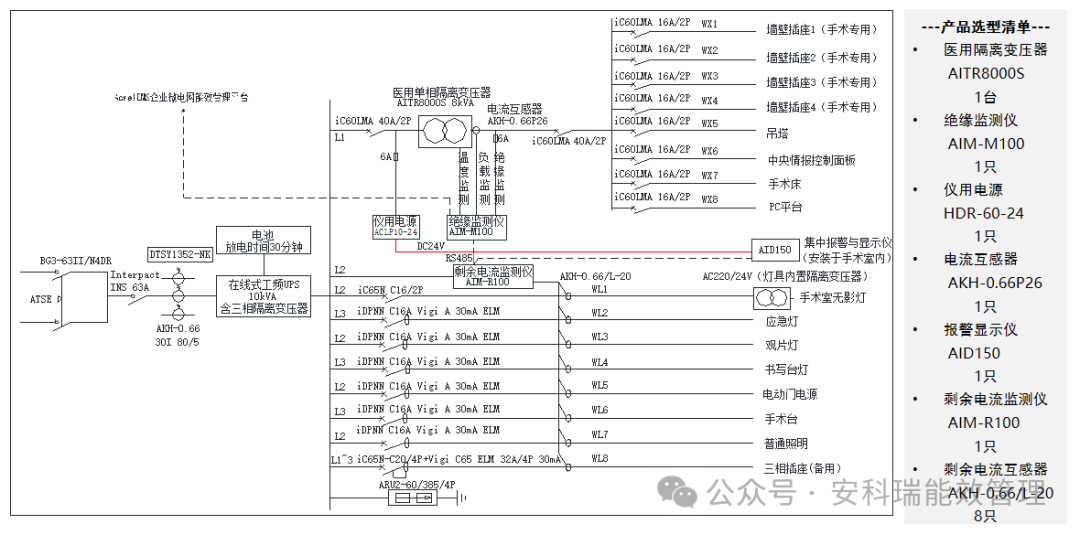

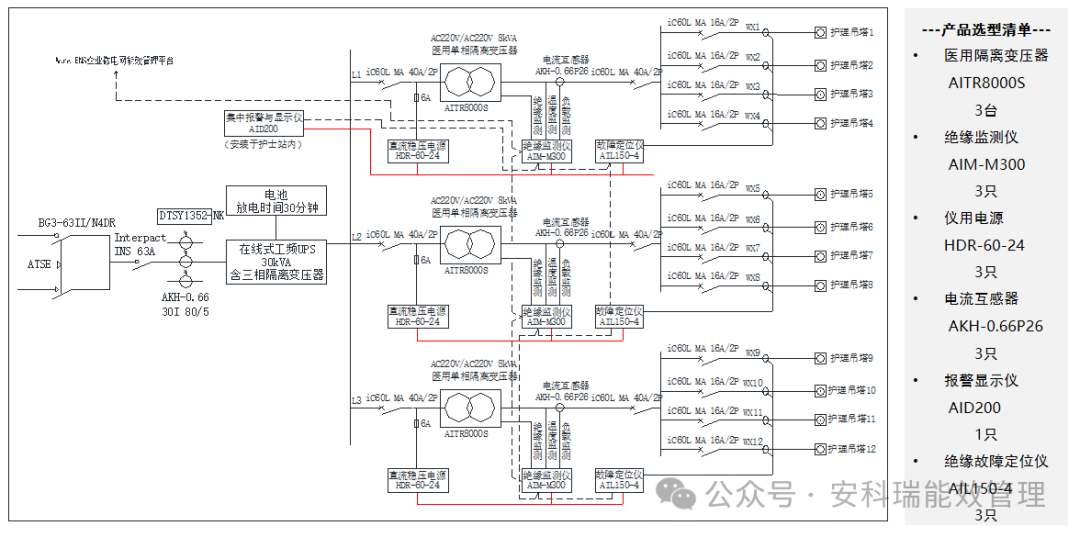

Ⅰ手術室應用方案中的選型：

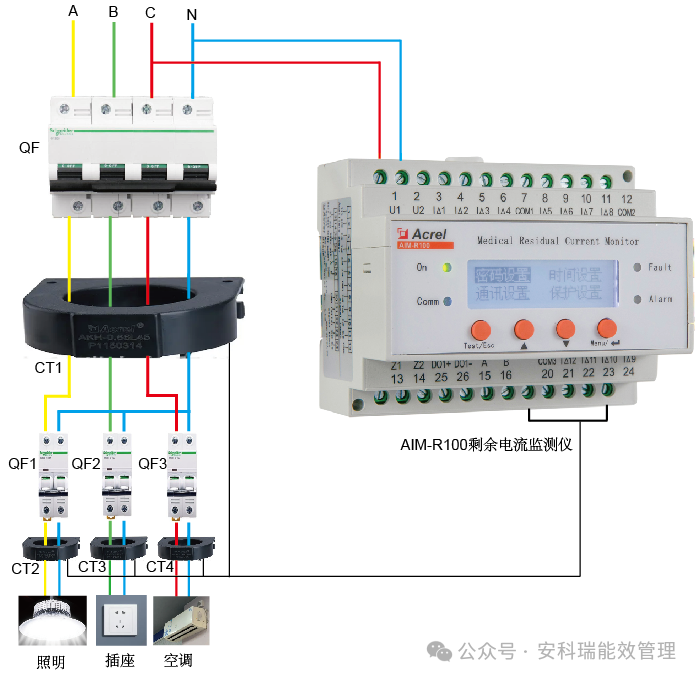

⑥AIM-R100剩余電流監測儀

 性能：

• 適用醫療產房、血透中心、搶救室等醫療1類、2類場所的TN-S系統中，可監測12路干線或各末端支路的漏電流，并具有報警功能；

• 漏電監測范圍為1mA~5A;報警值范圍：6mA~1A;

•  1路RS485通訊，可用于數據遠程監控；

•  1路繼電器報警輸出。

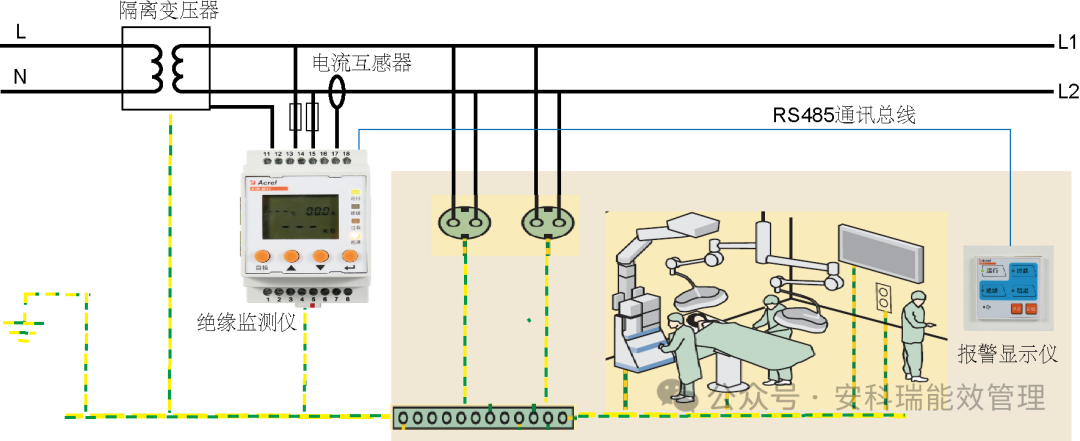

1.四件套方案及產品選型

主要設備：

1) AITR系列醫用隔離變壓器；2）AIM-M10醫療智能絕緣監測儀；3）AKH-0.66P26電流互感器；4）AID10外接報警與顯示儀。

2.五件套方案及產品選型

主要設備：

1) AITR系列醫用隔離變壓器；2）AIM-M100醫療智能絕緣監測儀；3）AKH-0.66P26電流互感器；4）AID150外接報警與顯示儀；）ACLP10-24儀用電源。

3.六件套方案及產品選型

主要設備：

1) AITR系列醫用隔離變壓器；2）AIM-M300醫療智能絕緣監測儀；3）AKH-0.66P26電流互感器；4）AID150外接報警與顯示儀；5）HDR-60-24儀用電源；6）AIL160-6絕緣故障定位儀。

4.七件套方案及產品選型

主要設備：

1) AITR系列醫用隔離變壓器；2）AIM-M200醫療智能絕緣監測儀；3）AKH-0.66P26電流互感器；4）HDR-60-24儀用電源；5）ASG150測試信號發生器；6）AIL150-4絕緣故障定位儀；7)AID150報警與顯示儀。

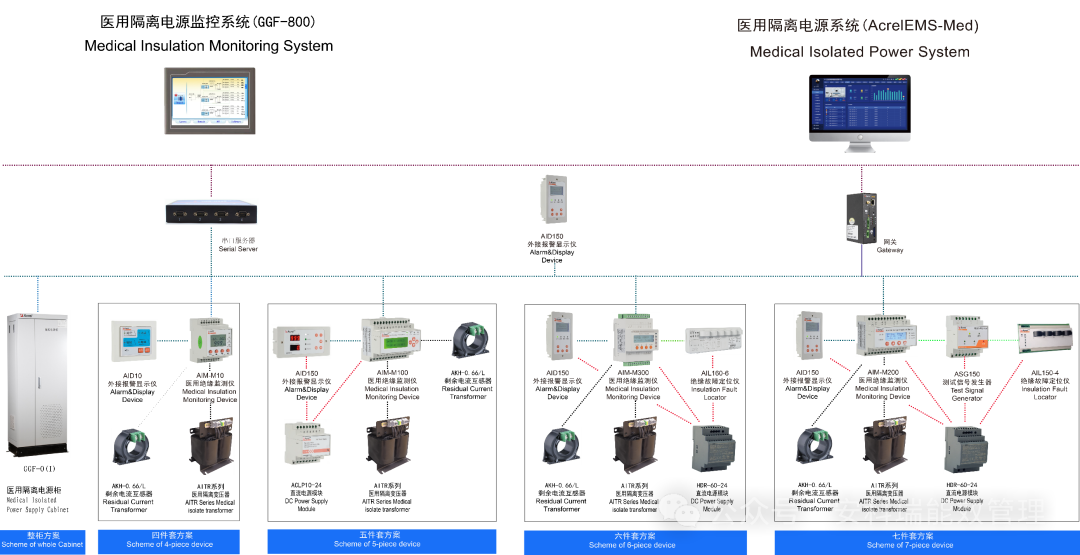

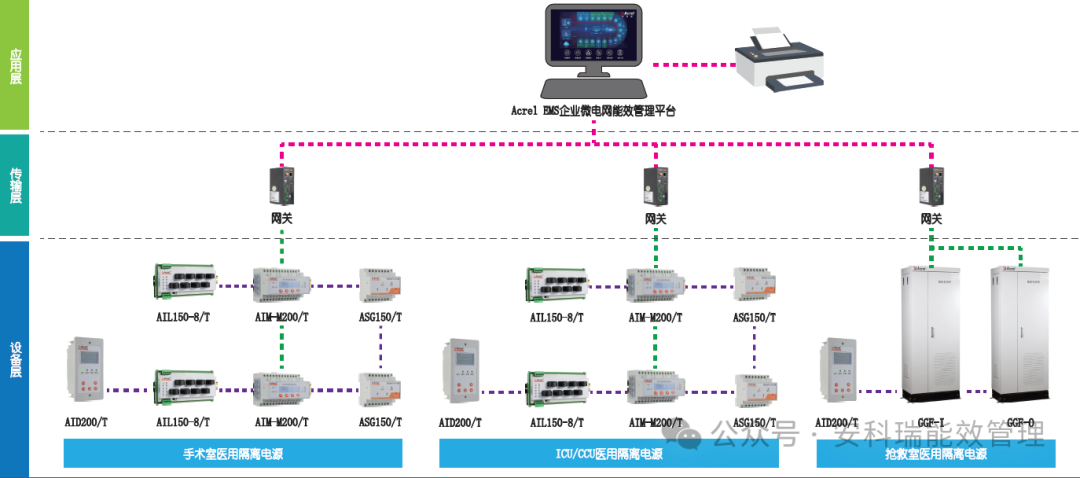

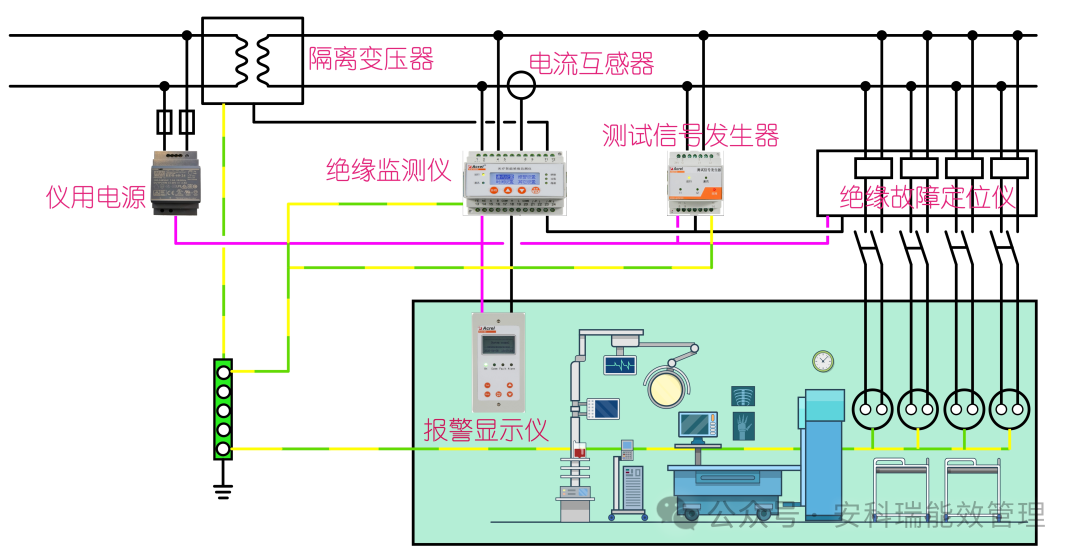

系統拓?fù)鋱D

1.系統概況

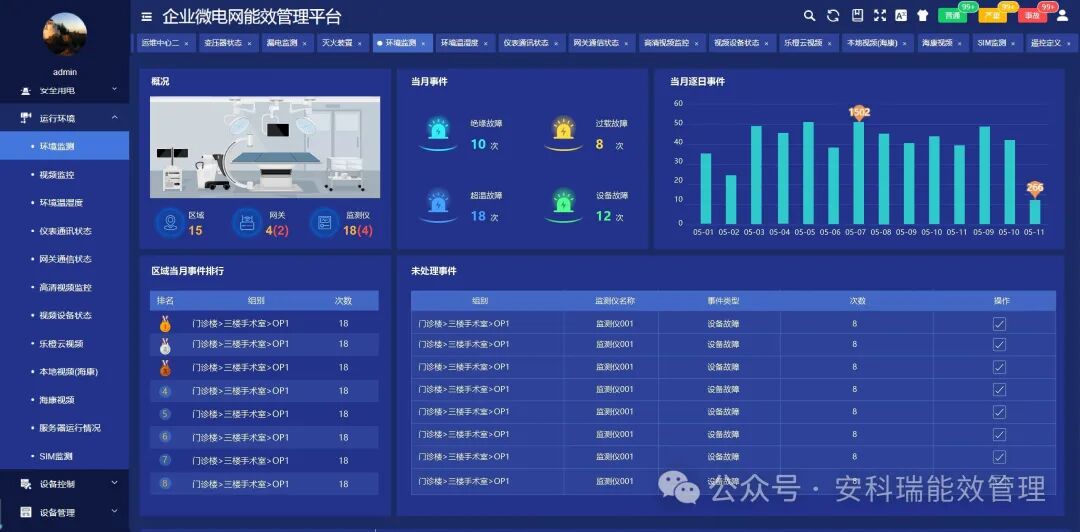

直觀顯示系統監控的隔離電源系統的分布、數量，故障按月、按日統計情況，區域故障排行及未處理事件等信息。

2.系統概況

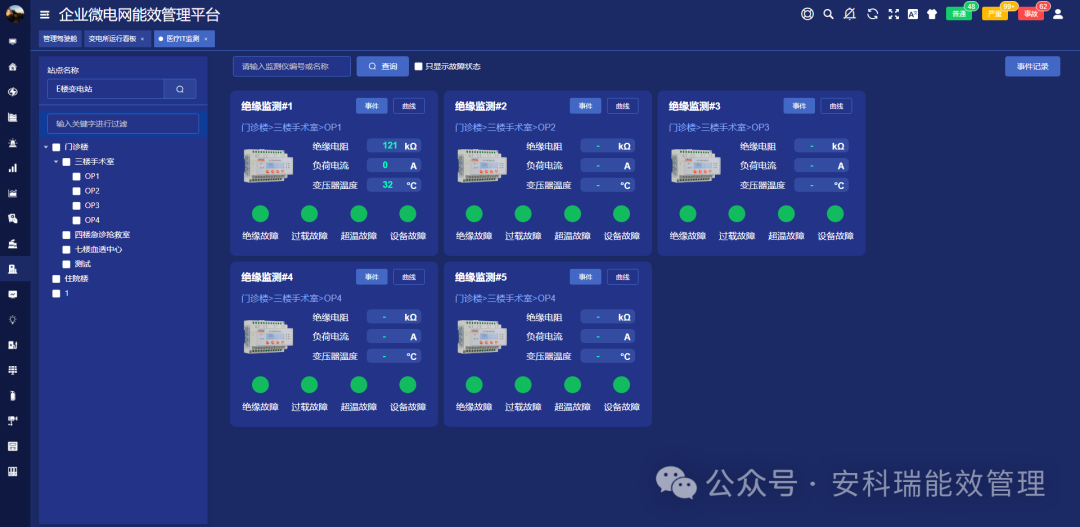

實時顯示各套隔離電源系統絕緣監測儀的監測數據及運行狀態、故障告警等信號。

3.運行報表

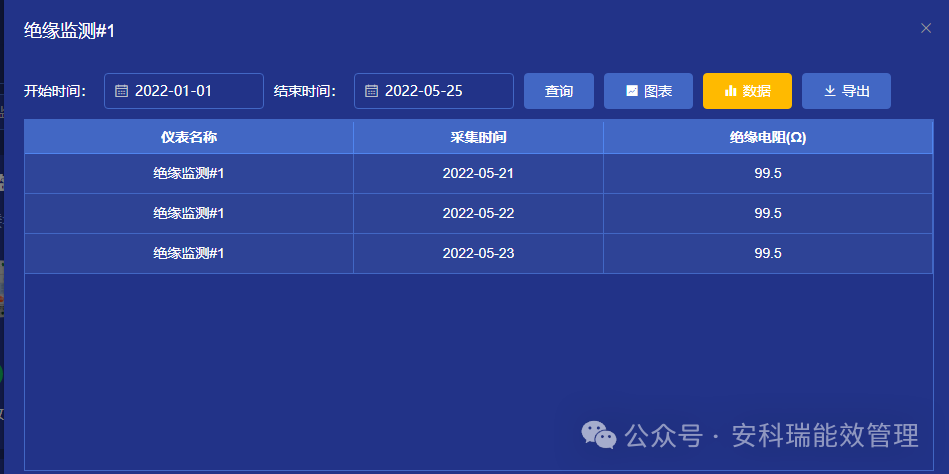

可以查詢各隔離電源系統時間內的運行參數

4.事件記錄

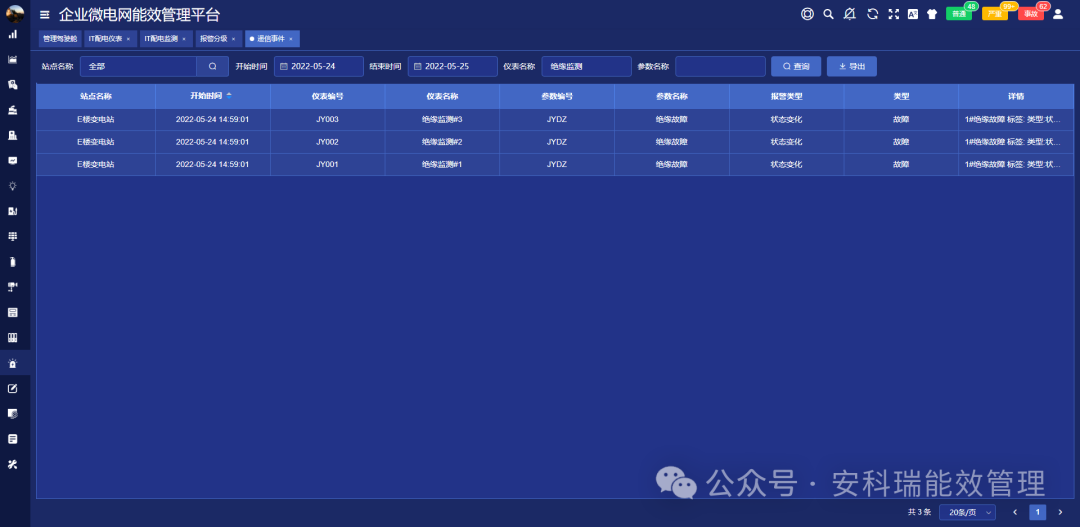

對事件記錄進行存儲和管理，方便用戶對各隔離電源系統的事件和報警進行歷史追溯、查詢統計和事故分析。

5.曲線顯示

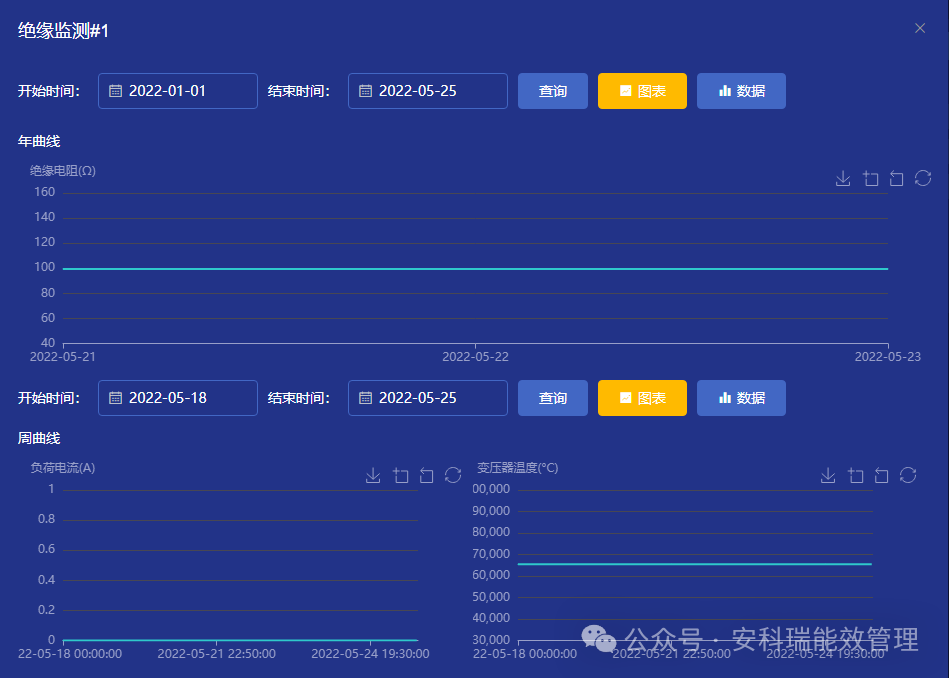

可以查看隔離電源系統的絕緣監測數據曲線，根據曲線變化了解系統的絕緣狀態及其變化趨勢，以及溫度、電流的運行狀況。

1）在眾多項目圖紙中，找配電系統圖。

2）在各配電系統圖中，找兩個圈的變壓器并配有絕緣監測儀等相關裝置的系統圖。

3）如果變壓器后各支路都畫有互感器，則可選用6件套或七件套。沒有的話用4件套或5件套，并進行選型。

4）確定好隔離變壓器的容量，并選型。
